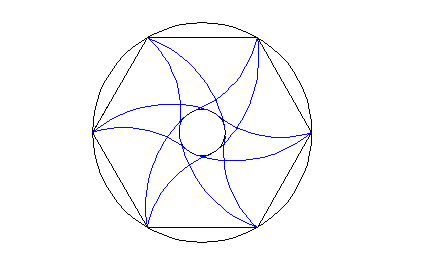

在CAD中，直接利用基本繪圖工具是可以快速地畫出簡單基本圖形的(例如：矩形、原型、橢圓等)，如果需要繪制相對復雜的圖形，就需要運用到多種繪圖工具以及繪圖命令了。下面小編就以繪制如圖所示的圖案為例，看如何利用鏡像、圓輔助線、旋轉復制等命令作圖。
操作步驟：
1、 首先，大家打開中望CAD軟件

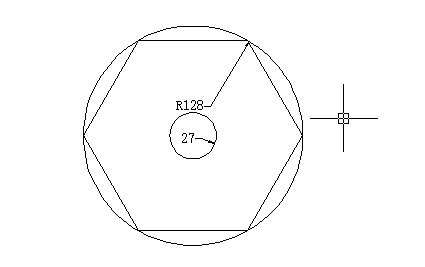

2、 繪制如下圖所示的基本圖形（這里可以自己選擇尺寸，也可以跟小編的一樣）

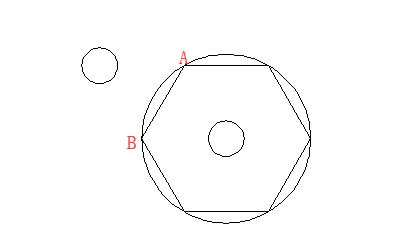

3、 如圖所示，以AB邊為鏡像線，繪制小圓的鏡像圓：選擇小圓，點擊菜單欄【修改】-【鏡像】按鈕，選擇AB邊為鏡像線，此時在命令欄的“是否刪除源對象”中輸入“N(否)”，按回車鍵

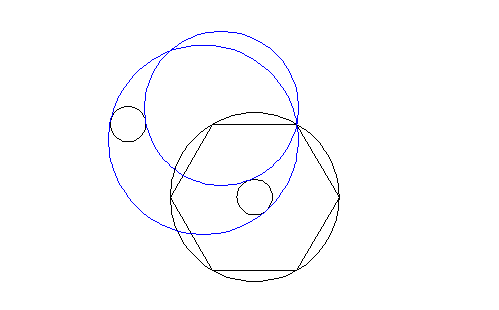

4、 如圖所示，利用三點畫圓命令繪制兩個經過點O，并與兩個小圓相切的不同的圓（關于此處三點畫圓操作，不會的請點擊“CAD中三點畫圓如何捕捉切點”）

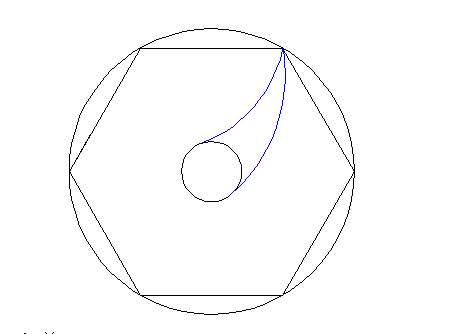

5、 利用【修改】-【修剪】命令，去掉多余的輔助線，得到下圖

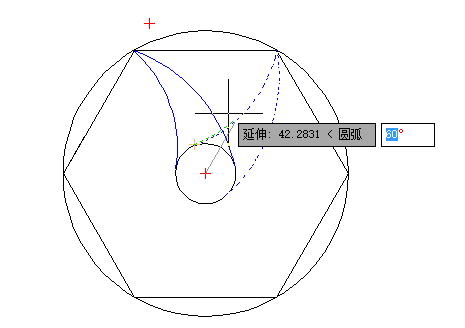

6、 然后利用CAD中的【修剪】-【旋轉】命令，繪制剩下的曲線部分：選擇兩條藍色部分的曲線，點擊【修改】-【旋轉】按鈕，然后選擇圓心為“指定基點“，然后單擊鼠標右鍵，在彈出的對話框中單擊”復制“按鈕，指定旋轉角度為60°，按回車即可得到如下圖形

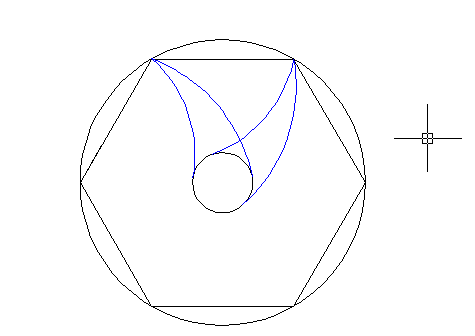

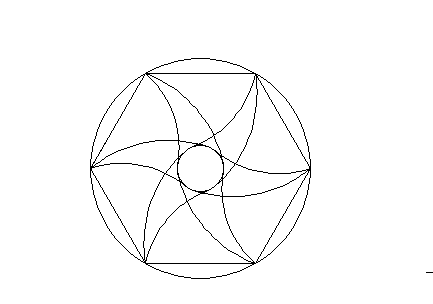

7、 重復步驟6的旋轉復制操作，最后即可得到如圖所示的圖形
