在使用CAD繪制不規則曲線的時候，有時候需要測量曲線的長度。那大家知道如何測量不規則曲線的長度嗎？
接下來，就讓小編給大家簡單介紹一下測量不規則曲線的方法
1、首先，大家打開中望CAD軟件

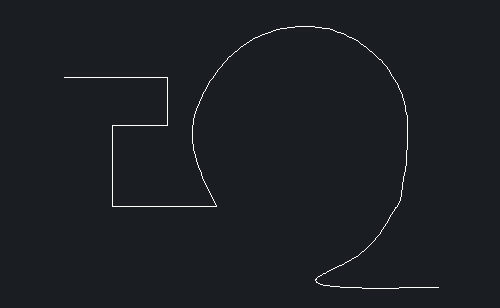

2、打開相應的圖形文件，如下圖所示，這里有直線段與曲線
3、在命令行中輸入PE指令，合并這些直線與曲線，使它們成為一段完整的曲線，按下回車鍵確認
4、根據命令行出現的指示再輸入M指令，選擇所有對象，按下回車鍵
5、在“是否將線和圓弧轉換為多段線”的提示下，我們輸入Y，按下回車鍵。選擇精度值，按下回車鍵確認
6、在“輸入選項”提示下，我們輸入J指令，按下回車鍵確認
7、合并之后，圖形就是一個整體了
8、我們?cè)?a target="_blank">CAD軟件的命令行中輸入LI指令，按下回車鍵，就得出整段曲線的長度了
