在使用CAD填充圖案的時候，有時候想要改變填充圖案的局部區域，重新填充的話太過麻煩。今天小編就來給大家介紹一個修建局部填充區域的方法步驟
1、首先，大家打開中望CAD軟件，打開相應的圖紙文件

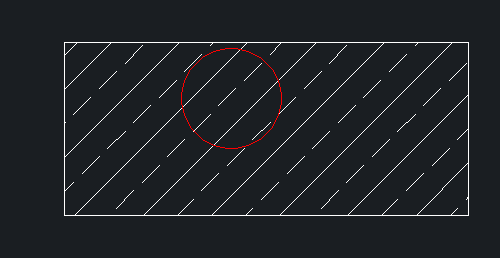

2、我們刪除如下圖所示中紅色圓形內的填充內容

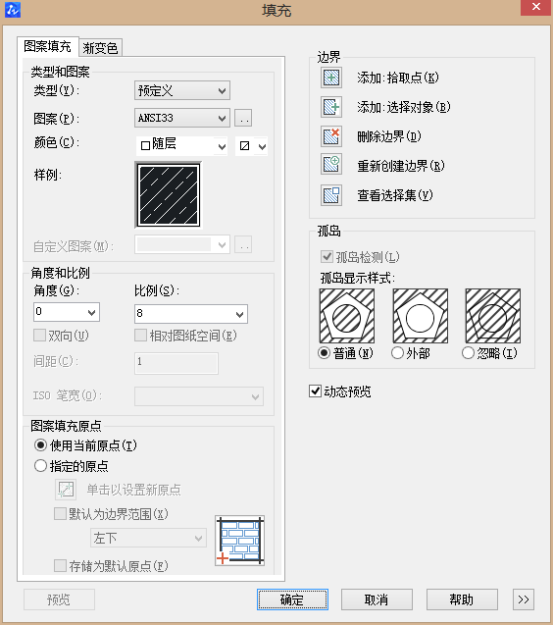

3、我們雙擊矩形查看其填充內容，在“填充”對話框中，確認孤島顯示樣式為“普通”，點擊“確定”按鈕
4、我們在CAD軟件的命令行中輸入TR指令，按回車鍵確認
5、選擇紅色圓作為修建的對象，按下回車鍵
6、根據命令行的指示，我們使用鼠標點擊圓內的填充區域

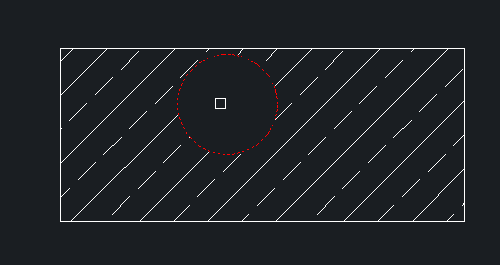

7、這樣，圓內的填充區域就被我們刪除掉了
8、我們再把紅色圓形刪除掉，這樣，我們就成功剪除了局部的填充區域了
