VCD對于現代而言可能稱得上是“古董”了，相信很多人沒見過這種東西。但是并不影響我們拿它來練練手，今天就來看下怎么用CAD畫VCD的平面圖吧！

1.打開CAD制圖軟件，新建文件。

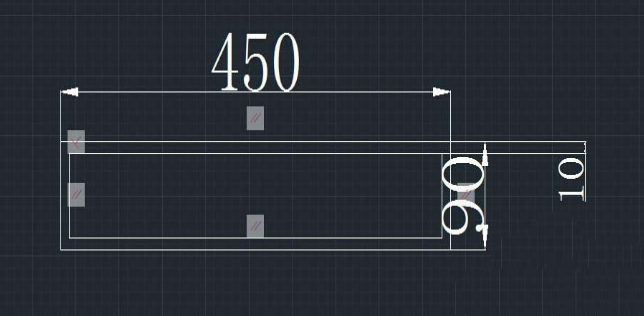

2.在左側工具欄中選擇“矩形”，在視圖中繪制一個450mm*90 mm的直角矩形；然后對其進行向內偏移，距離為10 mm。

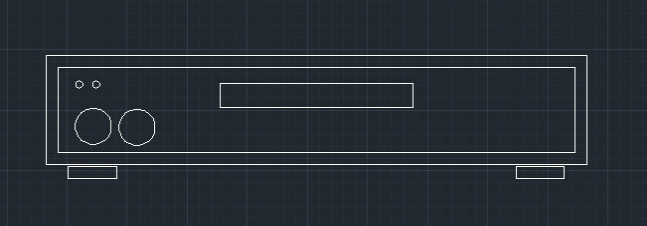

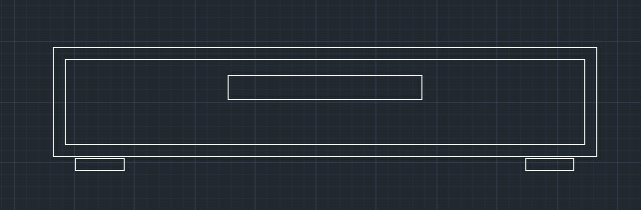

3.再用矩形命令繪制160 mm*20 mm的直角矩形；然后就是VCD的底腳啦。同樣也是用矩形命令進行繪制，大小為40 mm *10 mm（這里可以進行矩形的兩次繪制，也可以使用鏡像命令進行復制），基本形狀如下。

4.在左側工具欄選中“圓”命令，分別繪制半徑為15 mm和3 mm的圓，利用移動和復制命令使其呈現如下圖所示效果。

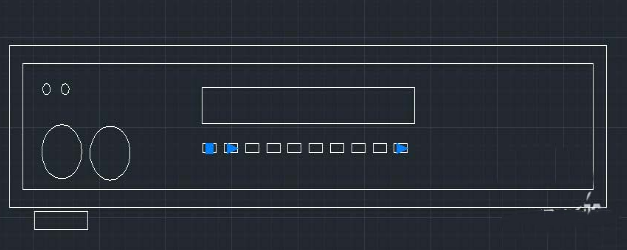

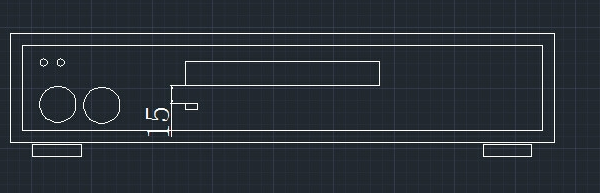

5.接下來就是繪制VCD機上的小按鈕啦。用矩形工具繪制10 mm*5 mm的直角矩形，使用移動命令將其放置在合適的位置。然后使用陳列命令，選擇剛繪制好的小矩形，單擊空格鍵確定，再選擇“矩形”選項，單擊空格鍵確定；然后選擇“間距”選項并按空格鍵確定，設列數之間的距離為16，再次單擊空格鍵；在命令行提示中選擇“行數”選項，設置列數為10，行數為1，單擊空格鍵確認。

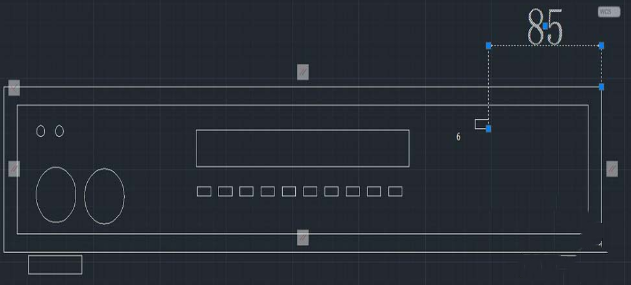

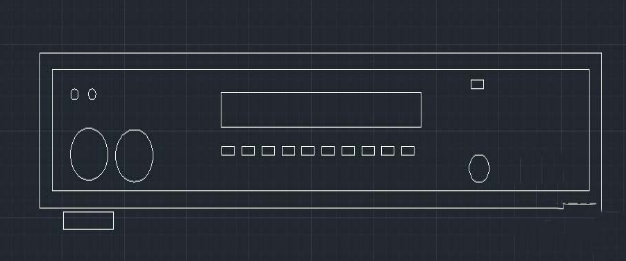

6.再次用矩形命令和圓命令，分別繪制一個10*5 mm的直角矩形和半徑為4 mm的圓，并進行位置偏移如下。

7.對右上角的小矩形執行“陳列”命令（操作同步驟5），間距為15，繪制3行6列的小矩形按鈕如下。

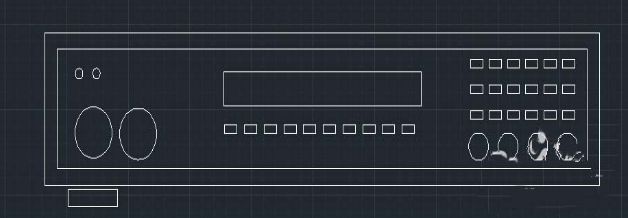

8.同理，對右下方的小圓也執行“陳列”命令，間距為24，行數為1，列數為4.

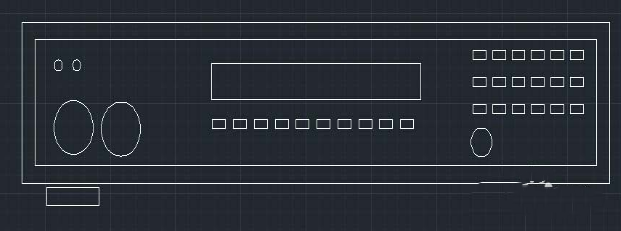

VCD機平面圖的繪制過程到這里就結束啦，剛?cè)?span>CAD的小白可以用這個案例試試手哦！
