如何標注兩個橢圓或同心圓之間的距離？
當標注的位置在非象限點的時候要怎么標注兩個橢圓或同心圓之間的距離？
步驟如下：
1.工具-草圖設置-對象捕捉，只勾選“垂足”和“最近點”兩個選項，單擊“確定”；

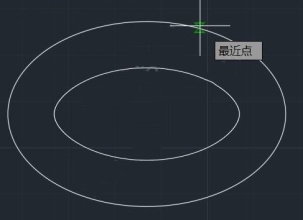

2.在操作界面中任意選取一橢圓上一點為最近點；

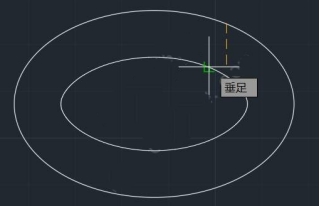

3.選取另一橢圓上的垂足點為第二點；
4.此時便完成了標注，效果如下：
利用CAD的對象捕捉功能實現精確定位從而確定兩橢圓/同心圓之間的距離，小技巧你學會了嗎？希望對你掌握CAD軟件有幫助~
