CAD中SC命令的用法
SC在CAD中是縮放命令， 在我們使用CAD制圖時經常會碰到一些小比例的圖形繪制成大樣圖的情況，
本文將舉例告訴小伙伴SC命令的神奇之處。

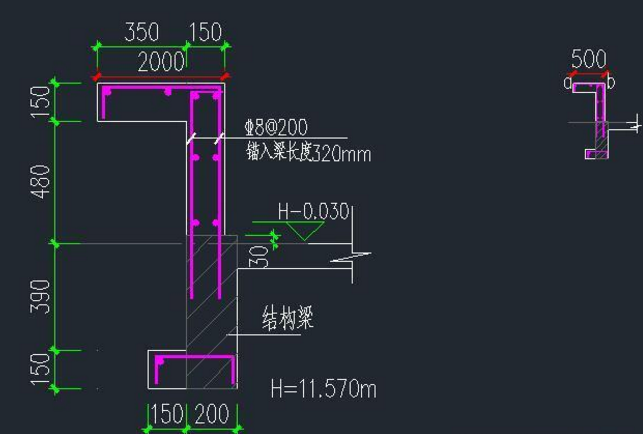

1.首先，我們按1:1的比例繪制好圖形。
2.我們?cè)诿顧谳斎搿癝C”命令，框選出需要縮放的圖形。
3.指定基點。
4.我們輸入“R”命令確定參照。

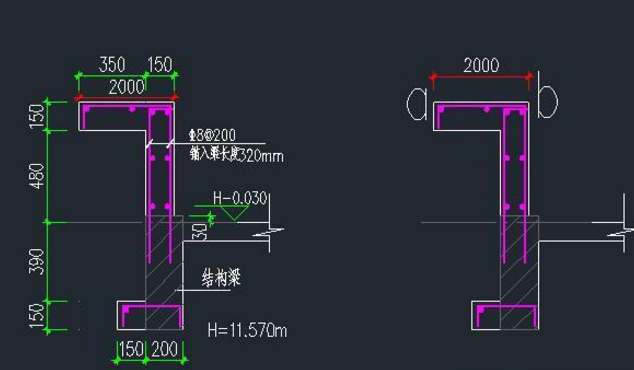

5.然后，先點擊a、后點擊b點，輸入2000作為新的長度，回車確認，完成操作。
