CAD如何將圖形移動到水平位置
首先，我們打開CAD軟件。
方法一：

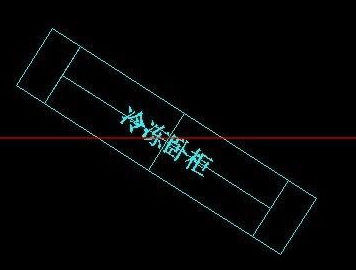

1.如下圖所示，我們要這個對象調整到水平位置。

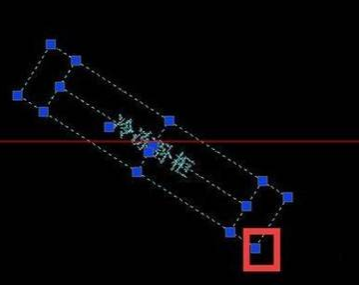

2.選擇這個對象并以這個對象的右下角的冷點為基點。
3.我們單擊冷點變成熱點后，多次空格，調整到旋轉命令狀態。
4.這時在命令行中輸入R，選擇“參照”命令。
5.然后，我們點擊如下圖所示的兩個點。

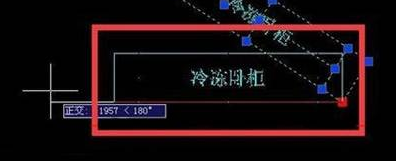

6.開啟正交模式可以快速的將傾斜對象調整成水平位置。
方法二：

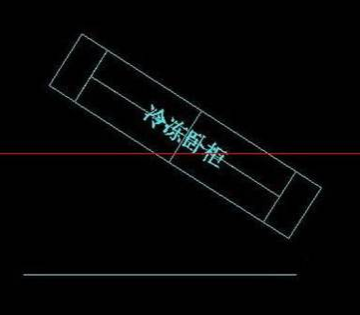

1.我們通過AL命令也能達到這樣的效果。我們隨便做一個水平線，如圖下所示：
2.選擇對象，在命令行中輸入AL命令，如圖所示：

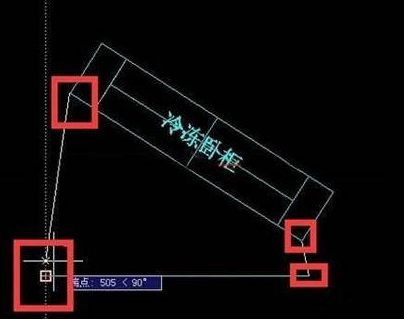

3.如圖下所示，我們選擇源點和目標點這四個點后，空格后就可以快速將對象調整到水平位置。
