CAD虛線的快捷鍵是什么？

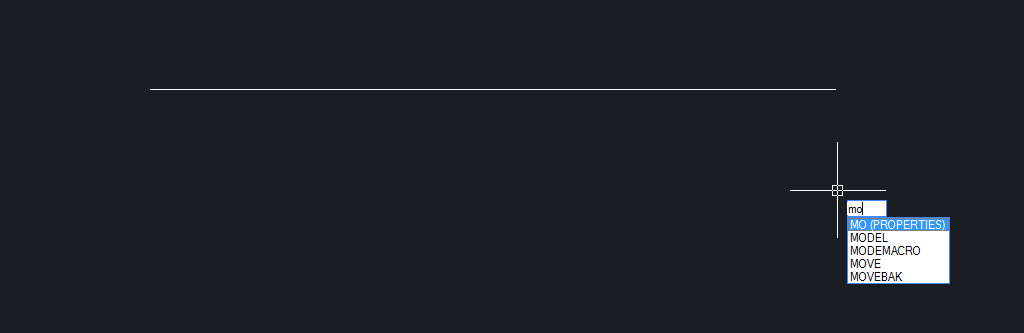

虛線在圖層管理器里可以進行不同線型的設置如虛線，中心線，剖面線等等都可以自己去定義和加載的！你也可以選中你的所要改變的線條，雙擊或是鍵入“MO”在屬性里去修改為你想要的線形！

另外附上常用的一些快捷鍵命令。

1.常用繪圖命令CAD快捷鍵:

L  畫線      C  畫圓       A  3點畫弧      EL  橢圓      H  填充   T 書寫文字            RAY 射線    XL 構造線     PL 畫連續線     POL 多邊型    REC 矩形

2.常用修改及屬性編輯命令快捷鍵:
M  移動     CO 復制     E 刪除     U恢復       BR打斷       SC 比例縮放  RO 旋轉      AR鎮列     TR 修剪     DI 測量       MA 刷子       EX 延長

S   拉伸      MI鏡像     ST 文字設定     ED 文字編輯         X&XP 炸開文件塊    F+R 倒圓角    CHA+A  倒C角      O 偏移補正.     PL+H 畫粗線

B  建立塊     WBLOCK 文件塊     OP  系統設定       PU 清除文件垃圾    LIST  屬性分析       I   插入文件塊     CTRL+C  復制      CTRL+V  粘貼

MO  線型屬性窗口     SHRIT+S 保存   SAVE   另存文件  Z+E 全屏  Z 窗口  Z+D 指定窗口放大中斷命令鍵  SE  撲捉點設定      F7 點綴打開與關閉

F8 正交打開與關閉     F9 跳躍撲捉點      CTRL+O  打開圖檔   CTRL+P  打印   FI 過濾   FIND 查找與修改數字      SE 撲捉點的設定   DT 單行文本

T 多行文本   F3 撲捉點窗口開關

3.常用標注命令快捷鍵
D標注格式設定        DIM+VE 垂直標注         DIM+HOR 水平標注       DIM+D 直徑標注      DIM+RA 半徑標注         DIM+L 引線標注
DIM+AN 角度標注      DLI 直線標注    DAN 角度標注.     DIM+AL(DAL) 斜線標注      DDI 直徑標注   DRA 半徑標注    SUC+O 坐標標注中心點設定
DIM+OR 坐標標注   DIM+CO 坐標連續標注    DIMLFAC 標注比例設定

4.撲捉點的命令快捷鍵
MID  中心點      PER  垂直點    CEN  圓心點     TAN  相切點
