CAD弧長標注的快捷鍵
CAD弧長標注有快捷鍵嗎？命令是什么？其實在CAD2004之前的版本沒有弧長標注的快捷鍵，之后的版本有了！你可以用dimarc命令，簡稱dar，這個是弧長標注的快捷鍵。
當然，你也可以修改成自己希望的快捷鍵，方法是：工具-自定義里面修改。
接下來我們來看一下弧長標注詳細的應用吧。
弧長標注功能，可以通過菜單欄的標注-弧長啟用，也可以使用弧長標注的快捷鍵Dimarc（縮寫Dar），具體的使用方法如下：
1、繪制一段圓弧（ 參考CAD圓弧怎么畫，快捷鍵是什么？）
2、找到菜單欄上的標注，弧長，或者命令行輸入弧長標注快捷鍵Dar，按回車鍵確認
3、然后選擇需要標注的圓弧，鼠標移動，就可以拉出標注線，標注的位置可以根據需要自行選擇

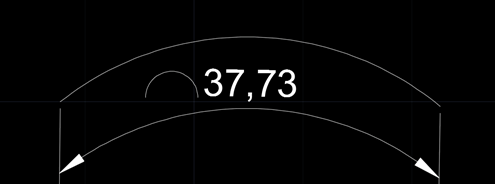

4、最后按回車鍵，完成圓弧弧長的標注
注意，如果圓弧本身很大，標注出來的文章可能無法看到，需要放大后才能看得清楚。
當我們在命令行輸入圓弧標注命令后，會出現相關提示：指定弧長標注位置或 {多行文字(M)/文字(T)/角度(A)/部分(P)/}
如果是標注整段圓弧，可以忽略文字提示，直接移動鼠標標注出圓弧弧長
如果是標注圓弧中的其中一段，則需要輸入P，按回車鍵確認，然后再用鼠標點選需要標注的部分
以上就是本篇文章的全部內容了，如果還想了解更多內容，請關注中望官方公眾號的后續文章。
