CAD坐標標注有什么用?
CAD坐標標注較為經常用于沖壓模具還有圖紙標注這方面,本文給大家介紹一些用法。

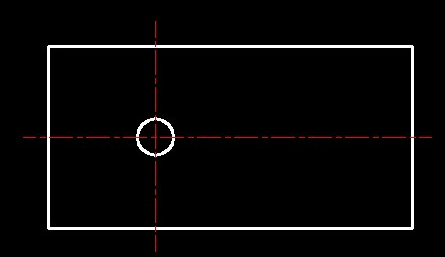

1.我們以矩形為例,如下圖:

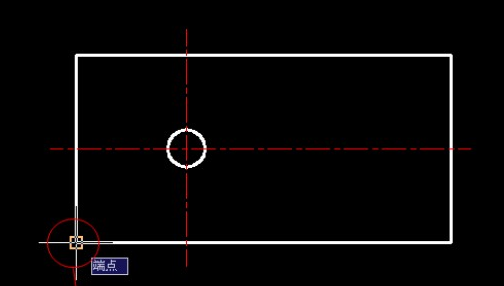

2.我們輸入U(xiǎn)CS命令,將坐標原點移動矩形左下角,就能把原點移至下圖紅圓圈作為交點。
3.點擊“標注”點擊坐標標注,我們也可以用快捷鍵:DOR。

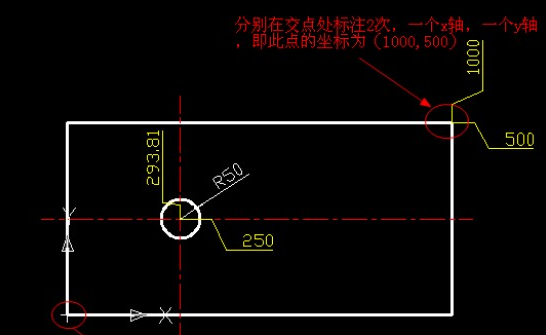

4.然后,對圖形進行標注,每個交點進行標注2次,一個位x軸數值,另一個為Y軸數值,如下圖所示:
