彈簧的繪制，在早早期的中望CAD技術文章中已經有講過，我們?cè)賮?lái)看看：

1. 我們?cè)诮缑娈?dāng)中調出我們平時進行三維繪制時經常使用到的三維建模的工具條。

2. 將圖紙切換到西南等軸側視圖，然后使用圓環命令，選擇圓環中心點（0，0，0），圓環體半徑200，圓管半徑20。

3. 選擇剖切命令，選擇圓環體，選擇截面為zx面，選擇截面上的一點（0，0，0），選擇保留的一側，我們輸入B，選擇保留兩側。

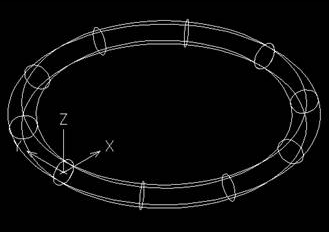

4. 選擇ucs中的原點ucs，將坐標放在如圖的位置：

5. 我們選擇菜單欄的修改->三維操作->三維旋轉，選擇圓環的左半部分，我們定義以Y軸為旋轉軸，確定Y軸上的點（0，0，0），然后選擇旋轉角度-8度，這個角度根據自己的需要進行自己的定制。

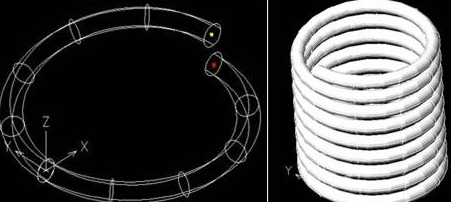

6. 這個時候我們可以更改ucs進行陣列，但是如果你不知道偏移尺寸還是比較麻煩的，這個時候我們就可以直接進行copy，選擇所有，然后根據途中所示，選擇復制的基點（紅色），選擇粘貼的基點（黃色），這樣一直復制粘貼到自己需要的高度，當然最后一定要將圓環的右半部分進行一次復制粘貼，已達到最好的效果，如下圖：

7. 最后一個步驟，我們選擇實體編輯中的并集命令，將途中零散的各個部分全部選擇，使之成為一個整體，然后渲染，就能成為一個漂亮的彈簧了。
