問題描述
用戶在使用CAD繪圖過程中,發現不能隨意縮放視口比例因子的情況,是由于視口鎖定了,此時需要解鎖視口。
解決方法
CAD解鎖和鎖定的方法都很簡單。首先我們打開CAD命令行,輸入命令【MVIEW】,然后按enter鍵確認執行。

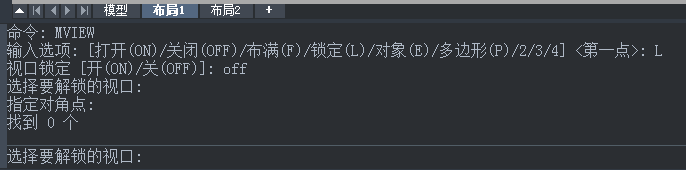

此時命令行出現如下提示:
指定視口的角點或 [開(ON)/關(OFF)/布滿(F)/著色打印(S)/鎖定(L)/對象(O)/多邊形(P)/恢復(R)/2/3/4] <布滿>:
按要求輸入【L】,然后按enter鍵確認執行。
視口視圖鎖定 [開(ON)/關(OFF)]:
根據提示我們輸入【OFF】,然后按enter鍵確認執行,就可以解除視口鎖定了。
選擇對象: 此時選擇想要解鎖的視口即可。
