CAD圖層打印樣式和顏色打印樣式
今天我們介紹CAD的圖層打印樣式和顏色打印樣式?，F(xiàn)在CAD使用兩種打印方式分別是：顏色打印樣式（bycolor）、圖層打印樣式 （bylayer），對應的保存顏色打印樣式的文件名為**.ctb，而保存圖層的打印樣式的文件名為**.stb。可以區別 。
●按顏色打?。?/p>
該打印樣式下，圖形的顏色控制在于其打印效果，如果是不同顏色的物體在這種模式中可以有不同的打印效果。但是有個缺點：一種顏色在一張圖紙上的話就只能選擇一種打印樣式，相對不是很靈活。
●按照圖層打?。?/p>
該模式下，打印圖層可以獨立于物體的顏色分別使用，系統可以給任意的物體指定任意一種打印樣式，無視物體的顏色是什么，因?yàn)榇藭r系統認為打印樣式、色彩、圖層等均為物體的屬性。
按照圖層打印的話有以下優點：
A.圖形中的每個物體都能夠單獨進行設置獨自的打印樣式，而不再考慮它的顏色、圖層、圖塊屬性實際如何。
B.用戶可以針對圖塊設置相應的打印樣式，需要注意的是其優先權將會低于圖塊內的單個線條的打印樣式。
當然，在CAD中，這兩種打印樣式都是可以進行相互轉換的，如果用戶想要轉換打印樣式的話，只需要打開命令行，輸入命令CONVERTPSYLES即可。
原圖為顏色打印，現將其轉換為圖層打印。

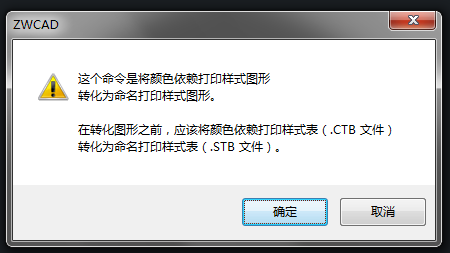

1.我們打開命令行，輸入 命令convertpstyles
2.然后點擊“確定”，再選擇一個需要進行轉換的并且文件名后綴為.stb 的文件 。
3.我們可以發現這時CAD的打印樣式已被轉換為STB的打印方式了。
