CAD如何實現圖形差集？
模型差集在CAD中的用法大家了解多少呢？
1.首先，我們打開CAD軟件。

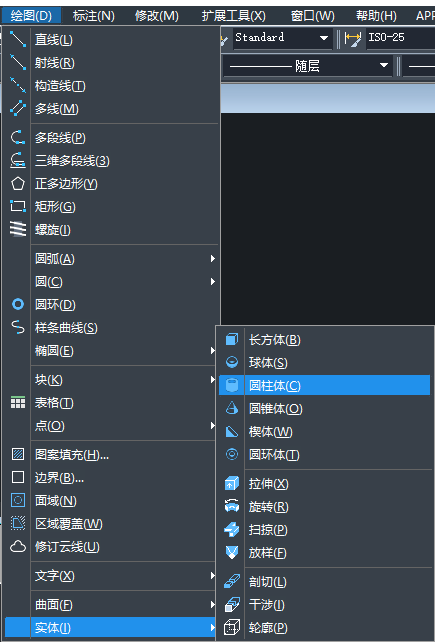

2.我們通過菜單欄點擊【繪圖】點擊【實體】再點擊【圓柱體】。

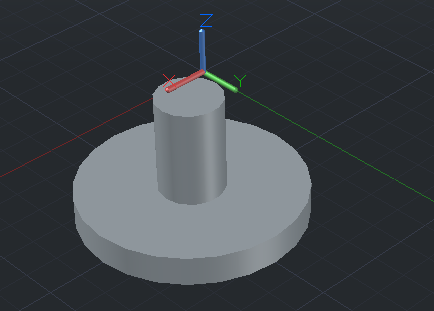

3.然后，繪制兩個相互疊加的圓柱。

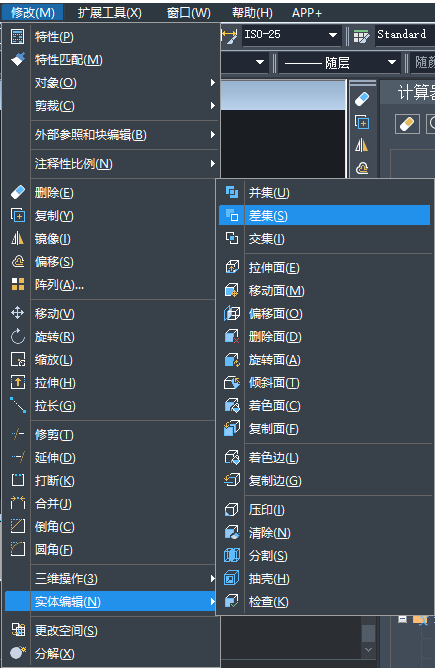

4.接著點擊【修改】點擊【實體編輯】再點擊【差集】。

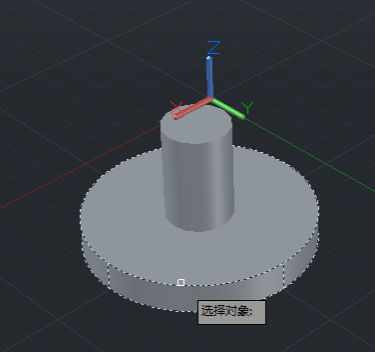

5.我們通過鼠標左鍵在繪圖區選擇要從中減去的實體對象，底部大圓盤中減去圓柱。

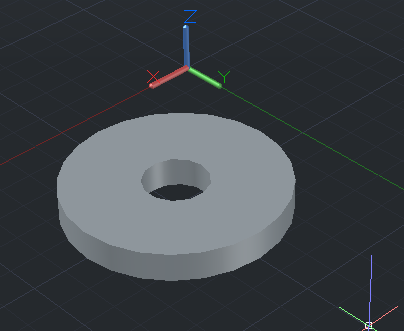

6.選擇好后再選擇要減去的對象（長圓柱），回車，最終差集效果如下圖。
