CAD快速問答系列1

又是一個周五，來到我們的CAD小知識的快問快答時間。

有人問，CAD里這么多問題，就算每天回答幾個，也未必能全部回答完吧？

確實，但如果不小心把你心中的困惑多年的疑問解答了，我想你就一個字，爽。

一、打印機沒墨？為什么打印出來線條這么虛？

其實并不是因?yàn)闆](méi)墨，而是有一些設置可能會影響到打印效果，下面來說一下原因。

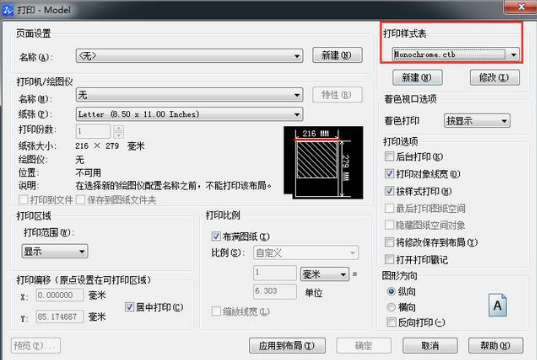

1、打印樣式表設置了彩色，但是打印機卻是黑白，不妨檢查一下，黑白打印機的樣式表應該是monochrome.ctb。

CAD快速問答系列1

2、黑白打印樣式表是設置了，但在設置顏色時未設置索引色，而是用了真彩色。因?yàn)榇蛴邮奖韺?duì)真彩色是不起作用的，所以打出來會灰。

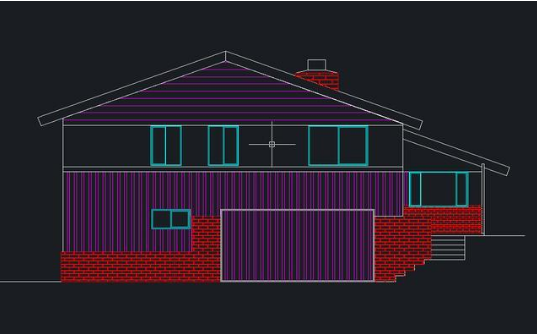

3、是不是CAD中的圖形線寬輸出時過小？

CAD快速問答系列1

4、多段線的線寬會影響打印線寬，所以打印比例也要合理設置。

5、會不會你的線型不是實線而是虛線呢……

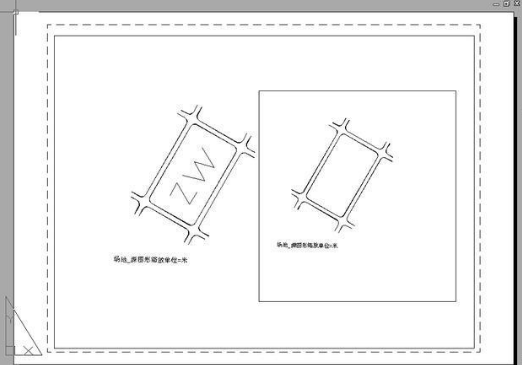

二、視口內為什么有些圖形的對象不顯示？

有些圖形對象在模型空間中沒有關閉或凍結，但在視口中卻不顯示。

在視口中可以凍結或解凍當前布局視口中的圖層而不影響其他視口和模型空間。

解決方法

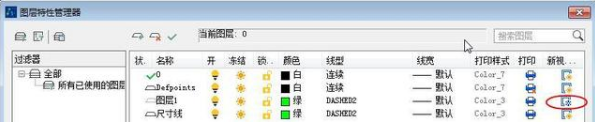

在【圖層特性管理器】中更改當前布局視口中的圖層，不會影響其他視口。

CAD快速問答系列1
