CAD塊的創建方式
本文給大家介紹塊的新建和插入的技巧。
如何新建塊？
1. 首先，我們打開中望CAD，繪制一個符號，如下圖：

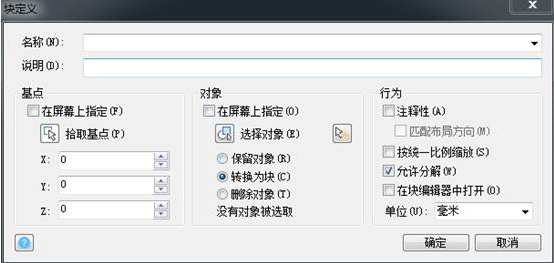

2. 我們點擊繪圖界面欄，或者輸入快捷命令B然后回車；彈出塊定義的對話框。
（1）項目名稱輸入：非加工表面粗糙度；
（2）點擊“拾取點”，塊定義對話框消失，點擊粗糙度符號的尖點后，塊定義對話框重現；
（3）點擊“選擇對象”，塊定義對話框再次消失，選取整個粗糙度符號，結束選擇后，塊定義對話框再現，如下圖：
如何插入塊？

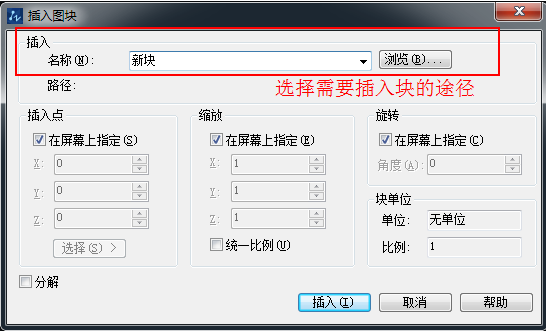

1. 我們?cè)诠ぞ邫谥姓业健皦K”插入或者在命令行中輸入insert，彈出插入對話框，如下圖：
2. 選取好，插入點，單擊鼠標便完成了。
