CAD怎樣讓圖紙不讓被別人修改
我們?cè)?a href="http://www.ncqmjjv.cn/" target="_blank">CAD軟件繪制完設計圖時，想要給朋友看，為了防止圖紙被修改，我們?cè)撛趺慈ピO(shè)置只讀模式？

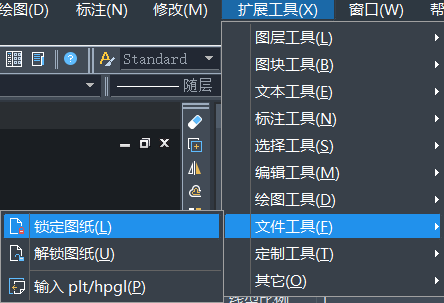

1.我們先打開CAD軟件，插入圖紙。2.然后我們點擊上方工具欄【擴展工具】——【文件工具】——【鎖定圖紙】
3.下方命令欄會出現提示鎖定后的實體將無法修改，則他人僅看圖，沒有密碼無法修改，如下圖所示：
4.最后輸入“Y”則鎖定圖紙?jiān)O(shè)置完成。
5.如果需要解鎖圖紙，步驟是類似的，上方工具欄的【擴展工具】——【文件工具】——【解鎖圖紙】
6.根據下方命令欄的提示操作，選擇需要解鎖的實體按回車鍵即可，如下圖所示：
7、根據提示輸入此鎖定圖形的密碼，密碼正確解鎖之后就可以重新編輯圖紙了。
