CAD如何用快捷命令繪制箭頭？
1. 首先，我們打開中望CAD軟件。

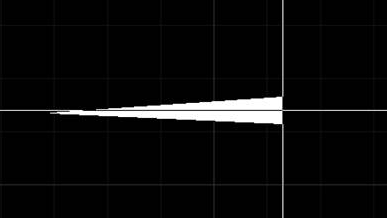

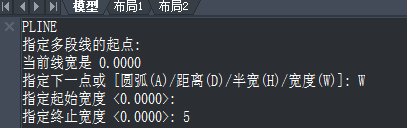

2. 我們在命令行中輸入PLINE，根據命令行提示指定多段線的起點。再輸入W，指定箭頭的起始寬度為0，終止寬度為5（終止寬度即箭頭最寬處的尺寸），再指定箭頭的長度，箭頭即完成。

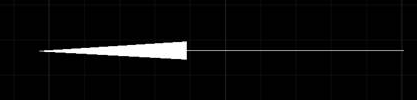

3. 箭頭繪制完成后不要結束命令。再輸入W，指定多段線起始寬度為0，終止寬度為0，再指定直線的長度，即為箭頭后的直線。
4. 結束命令后，帶箭頭的線就完成了。
