我們在打開CAD軟件進行畫圖操作時,可能會遇到找不到繪制點命令的情況,面對這一情形,我們該怎么辦呢?今天我們來看一下這個情況的解決方法,具體步驟如下:

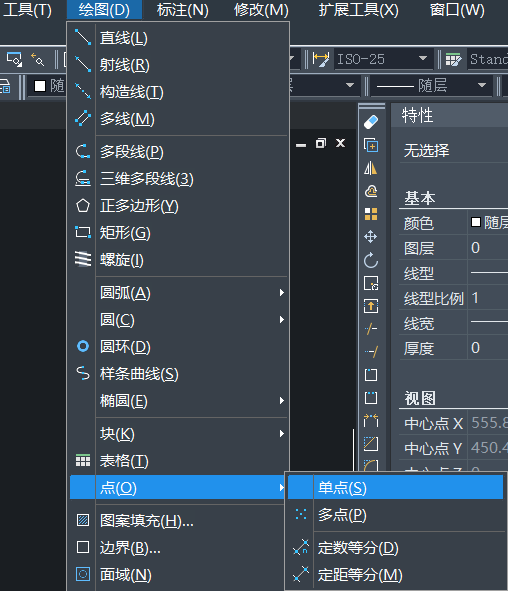

1.我們打開CAD軟件后,先繪制點的命令,在菜單欄中的【繪圖】--【點】--【單點】

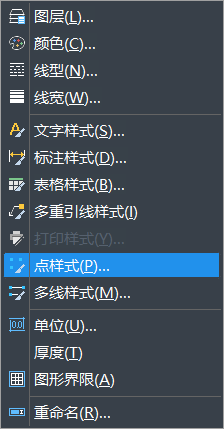

2. 繪制點的命令一般默認為基本樣式,是一個簡單的點,當我們繪制的時候就很難看清楚,所以我們需要進行修改。 我們點擊【格式】修改我們的【點樣式】,如下圖所示。

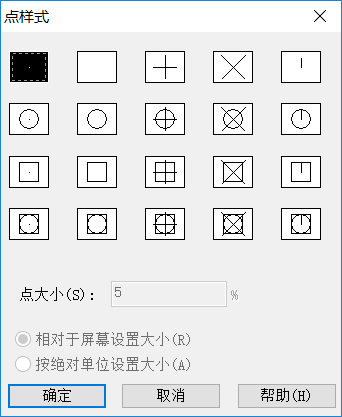

3.點擊之后,會彈出新的點樣式對話框,我們有幾種樣式的點可以選擇,參考下圖。

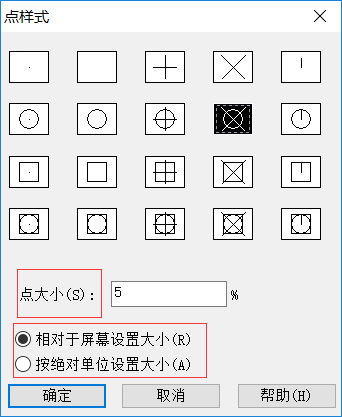

4.我們除了點樣式可以選擇外,在這個對話框我們可以修改點的大小,兩種選擇,一是相對屏幕的大小,一是按照絕對大小。根據自己的實際需求進行不同的選擇。
5. 按照絕對大小的點樣式即無論界面的變換,繪制的點大小是不會改變的。
以上就是我們繪制點命令的方法啦,方法僅供參考,大家可以根據自己圖紙的具體情況進行類似的操作。
