我們在進行CAD圖形繪制時，一般情況下都要給CAD設置一個圖形界限,因?yàn)閳D形界限可以確定柵格和縮放的顯示區域。以下分享一下圖形界限設置的經驗，具體步驟如下：

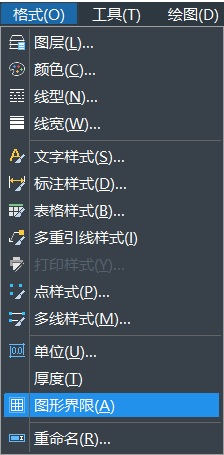

1、首先打開CAD軟件，然后在命令欄輸入limits的命令，再點擊格式——圖形界限，如下圖所示。
2、這時命令欄里會出現重新設置模型空間界限的說明，在下面的原坐標為（0.000,0.000）?？吹竭@里直接按回車鍵就可以。
3、按了回車鍵后，這時命令欄里出現指定左下角點（0.000,0.000），指定右上角點（420.0000,297.0000）。我打算設置成A3紙的大小，以這個為例，在命令欄里輸入（297,420）數字。如圖：

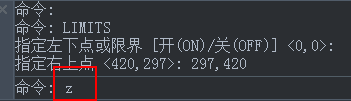

4、輸入A3紙的尺寸（297,420）數字后，再按回車鍵。接著在命令欄里的命令處輸入英文字母z后再按回車鍵。如圖所示：

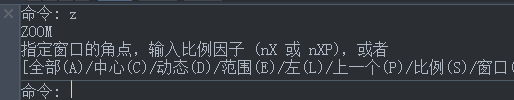

5、我們再在下面的命令欄處輸入英文字母a，意思指全部。然后再按Enter回車鍵。如下圖所示：
這時命令欄里會出現正在重生成模型7個字，說明A3紙大小的圖形界限設置完成。如下圖所示：
這樣圖形界限就設置好了。以上就是CAD如何設置圖形界限的詳細步驟，希望本文的分享能給學習CAD的小伙伴們帶來參考價值。
