在使用CAD軟件繪圖過程中，大家可能會遇到各種各樣的畫圖問題。掌握更多的技巧有助于大家更快速地繪圖，現在我們來解決這一個問題吧：尺寸標注下方的尺寸線為什么不顯示呢？解決辦法如下：
1.首先打開CAD軟件，會看到標注下方尺寸線是沒有顯示的
2.那么可以在下方命令欄輸入D快捷鍵并回車；

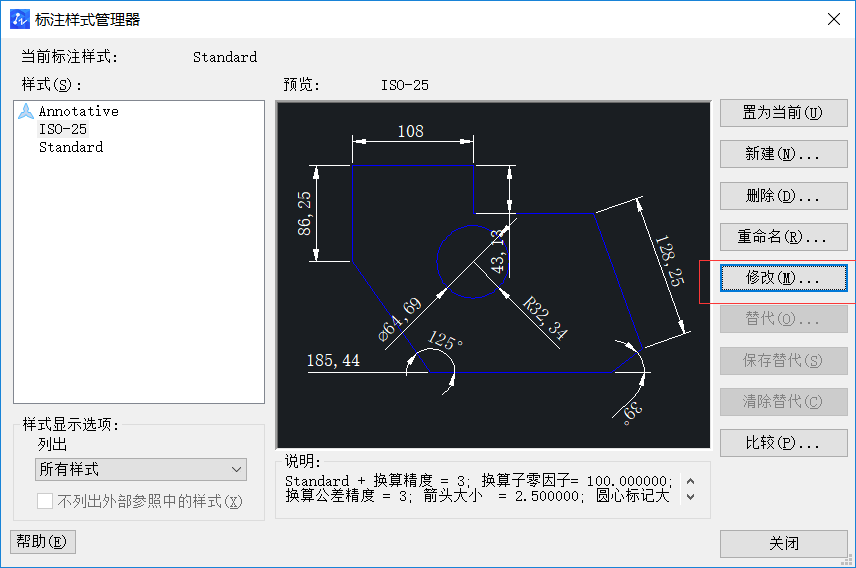

3.在彈出的標注樣式管理器對話框中，點擊右側修改鍵；

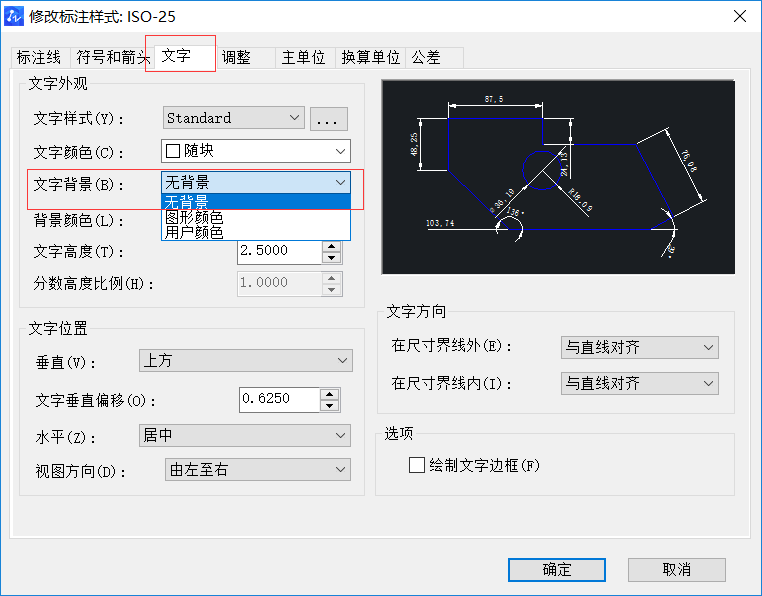

4.接著點擊【文字】工具欄，文字背景顏色改成“無背景”，然后點擊確定；
5.再次標注，會發現問題已解決。
關于如何解決CAD中標注尺寸下方尺寸線不顯示的問題分享到這里，相信大家都可以理解，希望對正在學習CAD的小伙伴有幫助。
