CAD標注文字旋轉和傾斜的步驟方法

在使用CAD軟件過程中，當我們標注圖形文字時，想要文字和標注的圖形平行或看上去在同一平面上，這時候CAD需要將標注的文字旋轉角度，該怎么旋轉呢？下面我們就來看看如何設置CAD標注文字方向的方法吧，以下圖為例：

一、標注

1、通常繪制平面圖的時候我們用的都是線性標注，線型標注無論標注圖形是否傾斜，標注線本身都是水平或豎直的，也就是說只能標注圖形的X向或Y向尺寸。

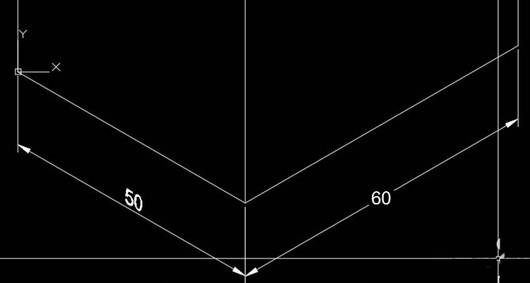

要想標注斜線的長度，一般情況用對齊標注就可以滿足要求了。在菜單中選擇【標注】——【對齊】，或者直接在下方命令行輸入DAL快捷鍵，執行對齊標注的命令，如下圖所示：

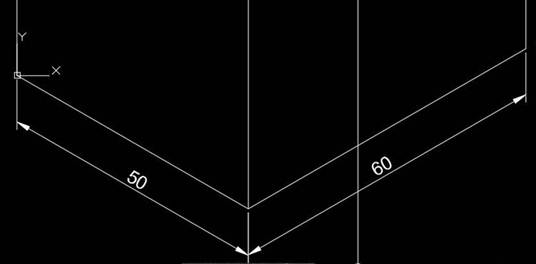

2、捕捉線的兩個端點，即可完成對齊標注，如下圖所示：對齊標注的標注線和文字都已經被旋轉到跟標注的線平行和垂直了

二、設置標注的傾斜角度

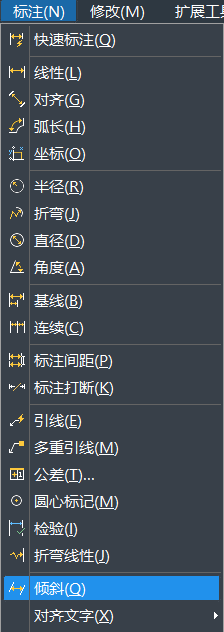

1、如果標注的是三維模型的軸側圖，想更好地模擬三維效果，我們希望標注看上去在圖形所在平面并與圖形平行，這個則需要設置標注的傾斜角度，在菜單中選擇【標注】——【傾斜】，如下圖所示：

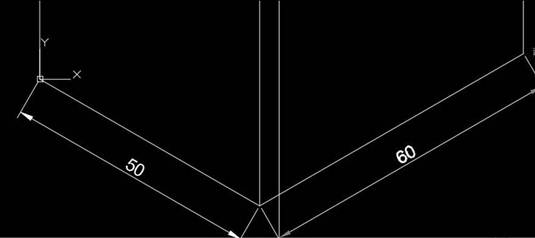

2、執行傾斜命令后，框選上圖中的兩個對齊標注，輸入90度，作為傾斜角度，如下圖所示。大家會看到標注的邊界線變成與X軸呈90度的方向，但文字沒有什么變化。

三、設置文字傾斜角度

如果想文字跟標注的尺寸線有同樣的傾斜效果，可以直接設置文字的傾斜角度，設置方法有兩種。一種是在文字樣式中設置傾斜角度，還有一種方法是直接編輯標注文字，直接設置文字的傾斜角度。

四、設置文字的旋轉角度

在有些情況下，標注是傾斜或豎直的，但為了看圖方便，標注文字保持水平，此時我們可以設置標注文字的旋轉角度。

1、在CAD中也專門提供了標注文字的旋轉命令，輸入DIMTEDIT，回車，輸入A，回車，來設置文字的旋轉角度。

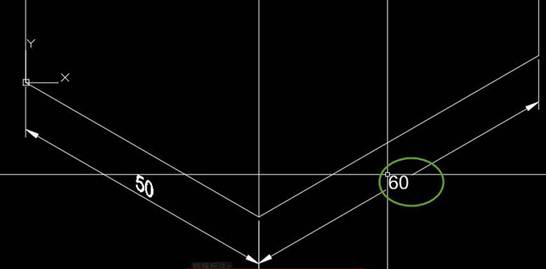

2、執行標注文字角度命令，單擊右側標注的文字，我們可以直接輸入文字與X軸正向的角度。輸入0.1，我們會發現文字就基本接近水平了，如下圖所示：

以上是CAD中關于文字標注的旋轉和傾斜的詳細介紹，希望這些技巧對大家有所幫助。

推薦閱讀：CAD制圖軟件

推薦閱讀：國產CAD
