CAD中如何查詢封閉對象的面積和周長
在CAD中，可以查詢圓、橢圓、多段線、多邊形和面域的閉合面積、周長或圓周，顯示的信息根據所選對象的類型而有所不同。接下來就給大家演示一下在CAD中如何查詢封閉對象的面積和周長！
1. 打開需要查詢面積和周長的文件，依次點擊CAD編輯器上方的【工具】——【查詢】——【面積】，或是在命令行輸入【AREA】。

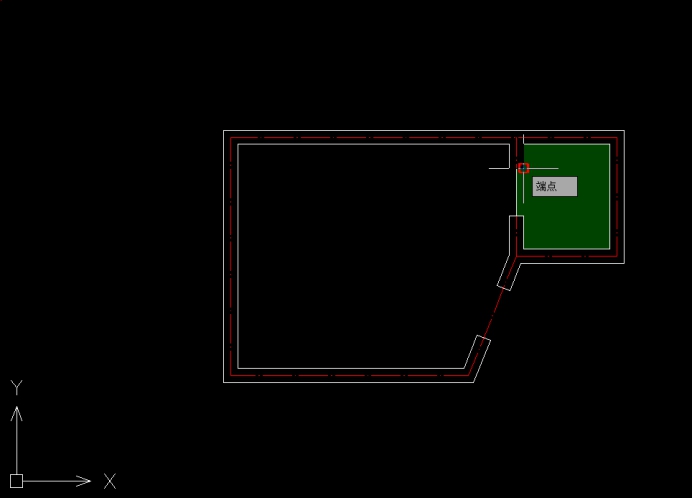

2. 根據命令行提示，可以選取要查詢的面積的區域，這里我們選擇這個小房間為查詢對象，如圖所示，綠色區域就是我們所選取要查詢面積的區域，這時我們選取完畢后按下回車鍵就可以了。

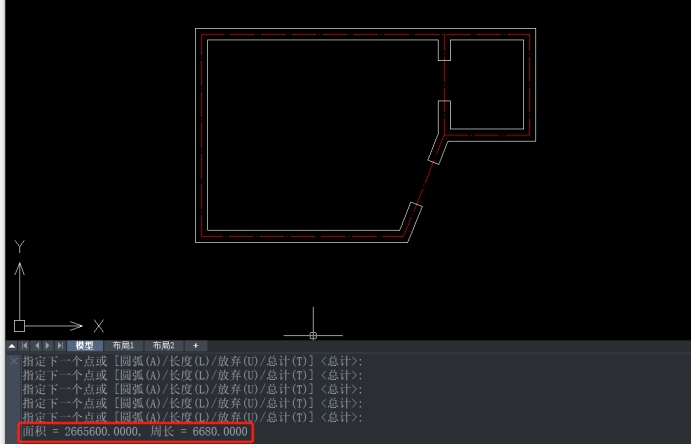

3. 如下圖所示，根據系統的查詢結果，由此可知這個小房間的面積和周長。
以上就是在中望CAD中查詢封閉對象面積和周長的方法，希望可以幫助到大家！
