CAD如何編輯標注尺寸界線的傾斜角

在CAD中,對于完成的標注,還可以使用“編輯標注”命令對尺寸文字的角度、尺寸界線的傾斜角進行修改,接下來就以一個圖形為例為大家介紹一下CAD中編輯標注尺寸界線的傾斜角的方法!

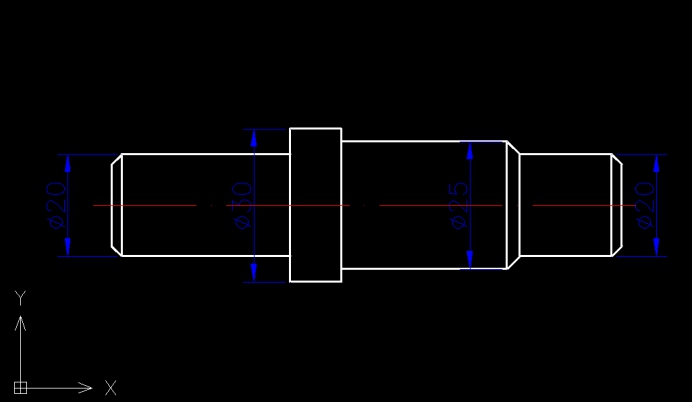

1. 打開一個需要編輯的圖形文件,如下圖所示,由于直徑30的標注文字壓在了中心線上,可以將標注尺寸線傾斜一下以避免過中心線。

CAD如何編輯標注尺寸界線的傾斜角



2. 依次點擊【標注】——【傾斜】按鈕激活命令,根據命令行提示選擇直徑30的標注,截止按回車鍵完成選擇,輸入傾斜角度-30(輸入-30°表述順時針方向傾斜30°),編輯完成后的效果如下圖所示。



CAD如何編輯標注尺寸界線的傾斜角



以上就是在CAD中編輯標注尺寸界線的傾斜角的方法,大家可以參考一下,并根據實際繪圖需求靈活運用。
