邊界在CAD軟件中就是一個封閉區域的輪廓。用戶能通過直線、圓弧、圓、多段線等多種圖形對象來構成一個封閉的區域，然后使用CAD中的邊界命令BOUNDARY根據封閉區域內的任意一個指定點來自動分析該區域的輪廓，并以多段線或域面的形式保存下來，可以方便后續的制圖工作。本文將為你詳細介紹邊界命令的使用方式。
1.使用CAD軟件打開一個需要?jiǎng)?chuàng)建邊界的圖紙文件，縮放到合適的顯示位置；
2.在命令行中輸入【BOUNDARY】回車鍵啟動邊界命令；

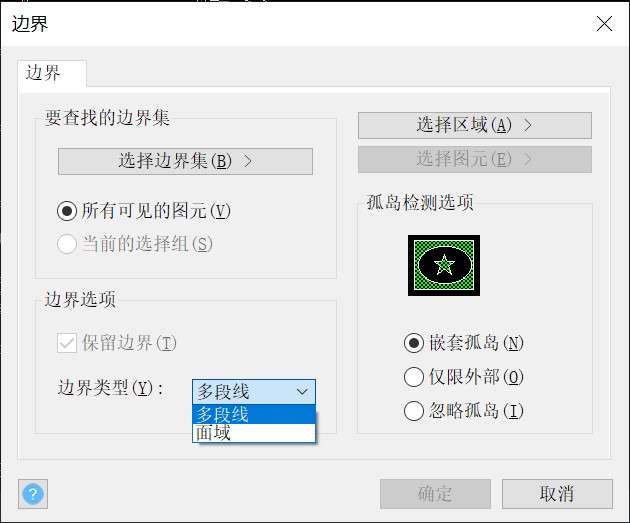

3.在彈出的【邊界】對話框中將邊界類型設置成多段線；

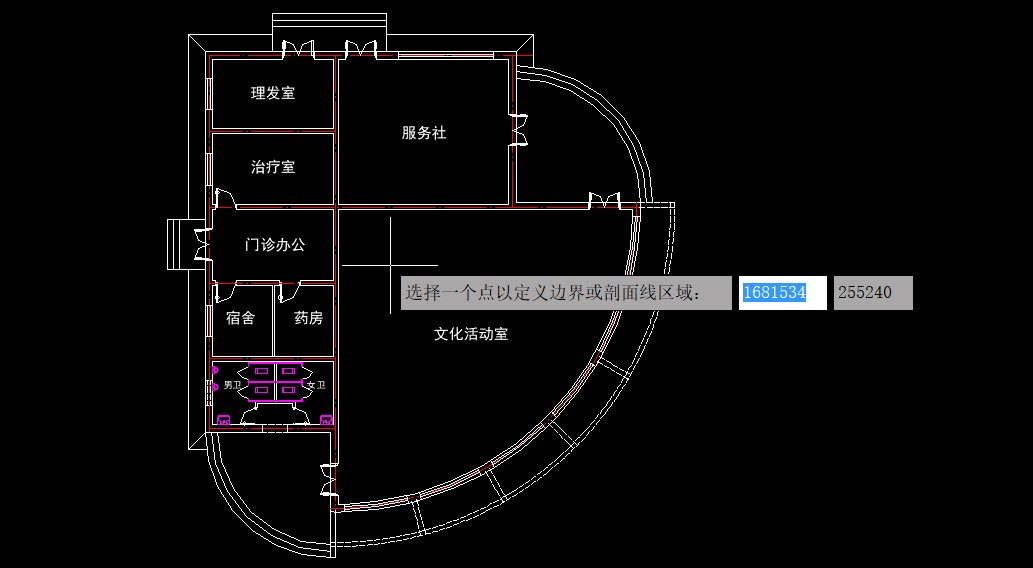

4.設置完成后點擊【選擇區域】按鈕，在狀態欄提示捕捉拾取點時，單擊“文化活動室”內部的任意位置，選中拾取點所在區域后，點擊回車鍵確認，系統會將所選位置整個封閉并以多段線的形式保存，供以后查詢面積等使用。

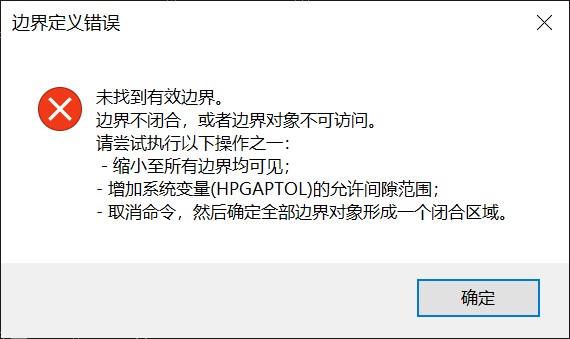

5.在捕捉拾取點時，若不是在封閉圖形內部拾取點，系統會彈出【邊界定義錯誤】窗口進行提示，點擊【確認】后可重新選擇區域。
以上就是使用CAD軟件創建邊界的方式，你學會了嗎？
