【倒角】和【圓角】是機械設計會圖中常用的命令，可以使工件相鄰兩表面在相交處以斜面或者圓弧面進行過渡。以斜面形式過渡的稱為倒角，以圓弧面形式過渡的稱為圓角。在二維平面上，倒角和圓角分別用直線和圓弧過渡表示。
倒角
【倒角】命令通過指定距離和角度等方式對圖形進行倒角。倒角距離是每個對象和倒角相接或者和其他對象相交而進行修剪或者延伸的長度。
啟動【倒角】命令的方式有以下幾種。
1.命令行：輸入【CHAMFER/CHA】命令。
2.菜單欄：選擇【修改】--【倒角】菜單命令。

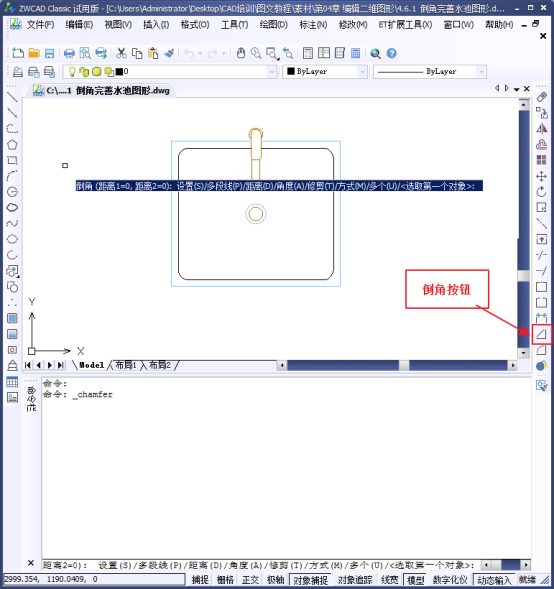

3.工具欄：?jiǎn)螕簟拘薷摹繄D標按鈕。
我們看一下實例操作。

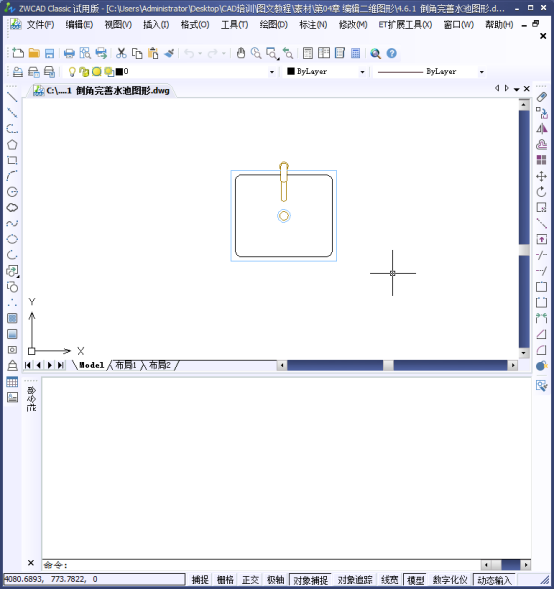

1.我們打開中望CAD，和已經準備好的素材文件。
2.我們單擊右側【修改】按鈕，

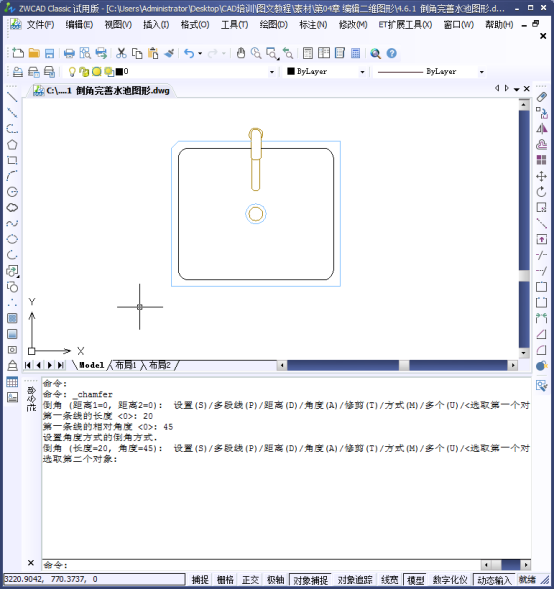

3. 輸入【A角度】命令，我們?cè)俜謩e輸入 20 ，45 度。

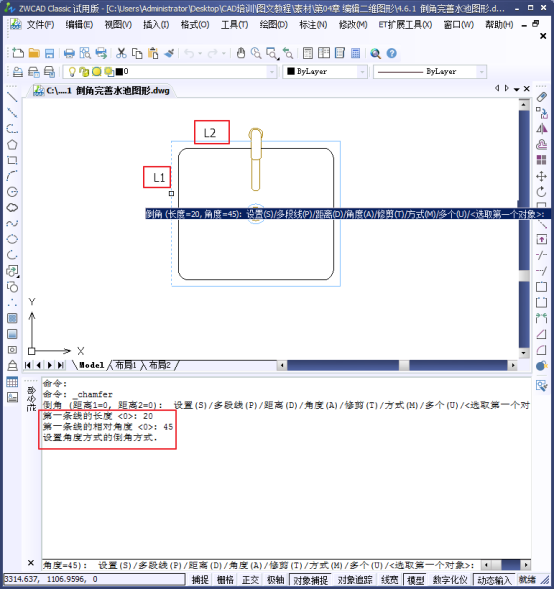

4.然后我們選擇我們的L1，L2 兩條直線，就能得到一個倒角了。

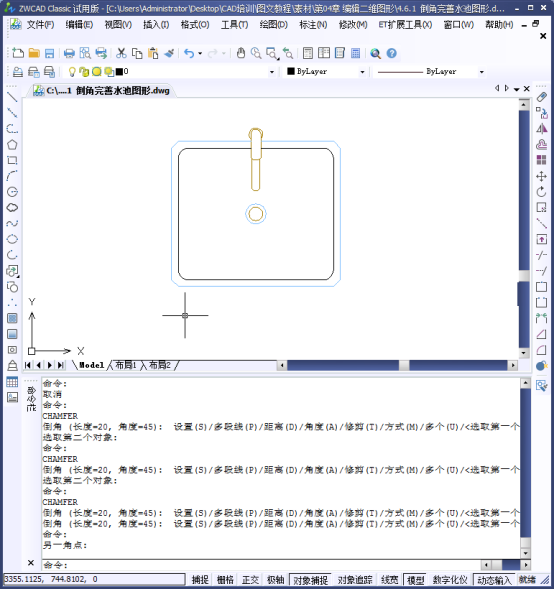

5.我們?cè)僦貜?fù)以上操作，對剩余的三個角進行同樣的操作。
注意
如果我們不能倒角或者看不出倒角差別的時候，這就說明我們的倒角距離或者角度過大或者過小。
圓角
【圓角】命令和【倒角】命令相似，只是【圓角】命令是以圓弧進行過渡的。
啟動【圓角】命令的方式有以下幾種。
1.命令行：輸入【FILLET/F】命令。
2.菜單欄：選擇【修改】--【圓角】菜單命令。
3.工具欄：選擇【圓角】按鈕。
我們還是通過實例操作一下。

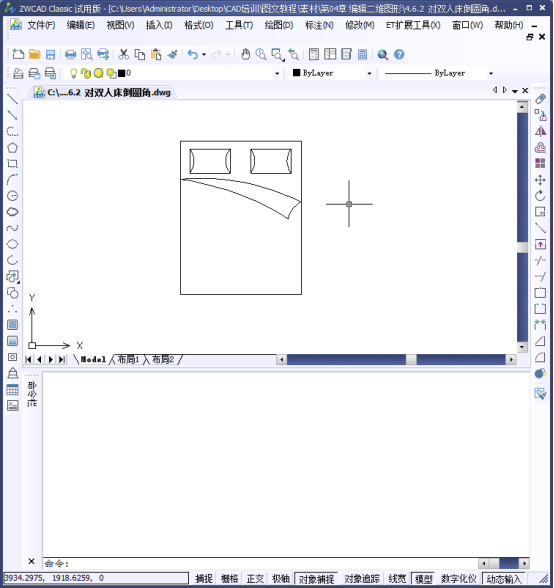

1.我們打開中望CAD和我們的素材文件。
2.然后我們點擊右側的【圓角】圖標。

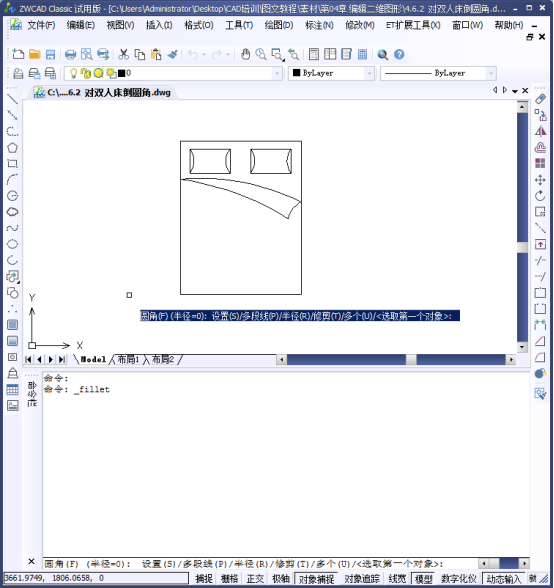

3.我們輸入【R半徑】選擇，然后輸入我們圓角半徑【10】，再選擇L1，L2，兩條線段，回車我們就能得到很好的圓角了。

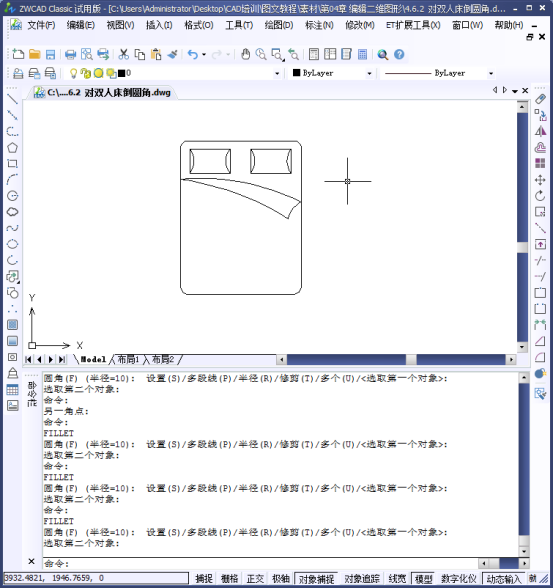

4.然后我們重復上面的操作，對剩余的三個角進行操作。
圓角的設置和倒角的設置操作十分的相似，所以上手十分方便，以上教程，僅供參考。
